Filtè amonik aktif (AHF-50-0.4-4L-W)

Deskripsyon kout:

Rated konpansasyon aktyèl: 50A
Rezo: sistèm twa-faz kat fil
Vòltaj nominal: AC400V (-40% ~ + 15%)
Enstalasyon: Mi monte

Filtè Harmony aktif diminye oswa elimine distòsyon Harmony nan sistèm elektrik la, asire ke bon jan kalite pouvwa satisfè estanda endistri yo ak amelyore efikasite an jeneral ak fyab nan sistèm pouvwa a.
Apwopriye pou enstalasyon manifakti endistriyèl, bilding komèsyal, sistèm enèji renouvlab, enstalasyon swen sante, sant done
Mi-monte pou enstalasyon pi fasil ak fleksib.

- 2yèm a 50yèm alèjman Harmony

- Konpansasyon an tan reyèl

- Modilè konsepsyon

- Pwoteje ekipman pou yo pa chofe oswa echèk

- Amelyore efikasite travay nan ekipman yo


Pwodwi detay

FAQ

Tags pwodwi

资源 12@2x

Petrifikasyon

Sous Harmonik: tiristor, varyateur

Ekipman Harmony: fanatik vitès, tout kalite ponp

资源 9@2x

Endistri sant done

Sous Harmony: UPS, redresman

Ekipman Harmony: UPS, èkondisyone, asansè, limyè ki ap dirije

资源 3@2x

Manifakti oto

Harmonik sous: varyateur, redresman

Ekipman amonik: machin soude, sistèm transmèt

资源 11@2x

Fatra pouvwa jenerasyon

Harmonik sous: redresman, varyateur

Ekipman amonik: tout kalite ponp

资源 8@2x

Tretman dlo egou

Harmonik sous: varyateur, redresman

Ekipman amonik: fanatik, ponp

资源 5@2x

Machin chaje pil

Sous amonik: redresman

Aparèy Harmony: plato

资源 4@2x

Semiconductor

Sous amonik: tiristor, yon sèl kristal gwo founo dife

Ekipman amonik: kwatz crucible, tiristor

资源 7@2x

Lopital

Sous Harmony: redresman, UPS, varyateur

Ekipman Harmony: ekipman presizyon, limyè ki ap dirije, asansè, UPS

资源 1@2x

Endistri papye

Harmonik sous: lanp alojene, varyateur

Ekipman amonik: pulper, koupe papye, overpress, lanp arc

资源 10@2x

Iron ak asye fusion

Sous Harmonik: redresman, varyateur, tiristor

Ekipman amonik: gwo founo dife, gwo founo dife frekans entèmedyè

资源 6@2x

Perçage platfòm

Harmonik sous: redresman, varyateur

Ekipman Harmony: AC dèlko ansanm, ponp

资源 2@2x

Achitekti modèn

Harmonik sous: redresman, varyateur

Ekipman Harmony: oblije chanje ekipman pou pouvwa, èkondisyone, asansè, dirije

Jaden aplikasyon tipik

Kapasite ProfessionTransformer Santral konpansasyon kapasite seleksyon tab demann
Tren, tinèl, tren gwo vitès, èpòt Telekominikasyon, konstriksyon komèsyal, metaliji, bankè Endistri medikal Manifakti oto, fabrikasyon bato Chimik, petwòl Endistri metaliji
Varyasyon frekans nan aktyèl Harmony 15% 20% 25% 30% 35% 40%
200 kVA 50A 50A 100A 100A 100A 100A
250 kVA 50A 100A 100A 100A 150A 150A
315 kVA 100A 100A 150A 150A 150A 200A
400 kVA 100A 150A 150A 200A 200A 250A
500 kVA 100A 150A 200A 200A 250A 300A
630 kVA 150A 200A 250A 300A 350A 400A
800 kVA 200A 250A 300A 350A 450A 500A
1000 kVA 200A 300A 400A 450A 550A 600A
1250 kVA 300A 350A 450A 550A 650A 750A
1600 kVA 350A 500A 600A 700A 850A 950A
2000 kVA 450A 600A 750A 900A 1050A 1200A
2500 kVA 550A 750A 900A 1150A 1300A 1500A
*Remak: Kapasite AHF nan tablo ki anwo a jwenn nan yon faktè chaj transfòmatè 80 pousan.Nan pwojè aktyèl yo, yo jwenn kapasite AHF pwopòsyonèl lè w konpare valè faktè chaj la ak faktè chaj 80% nan tablo sa a.
* Tablo sa a se pou referans seleksyon sèlman

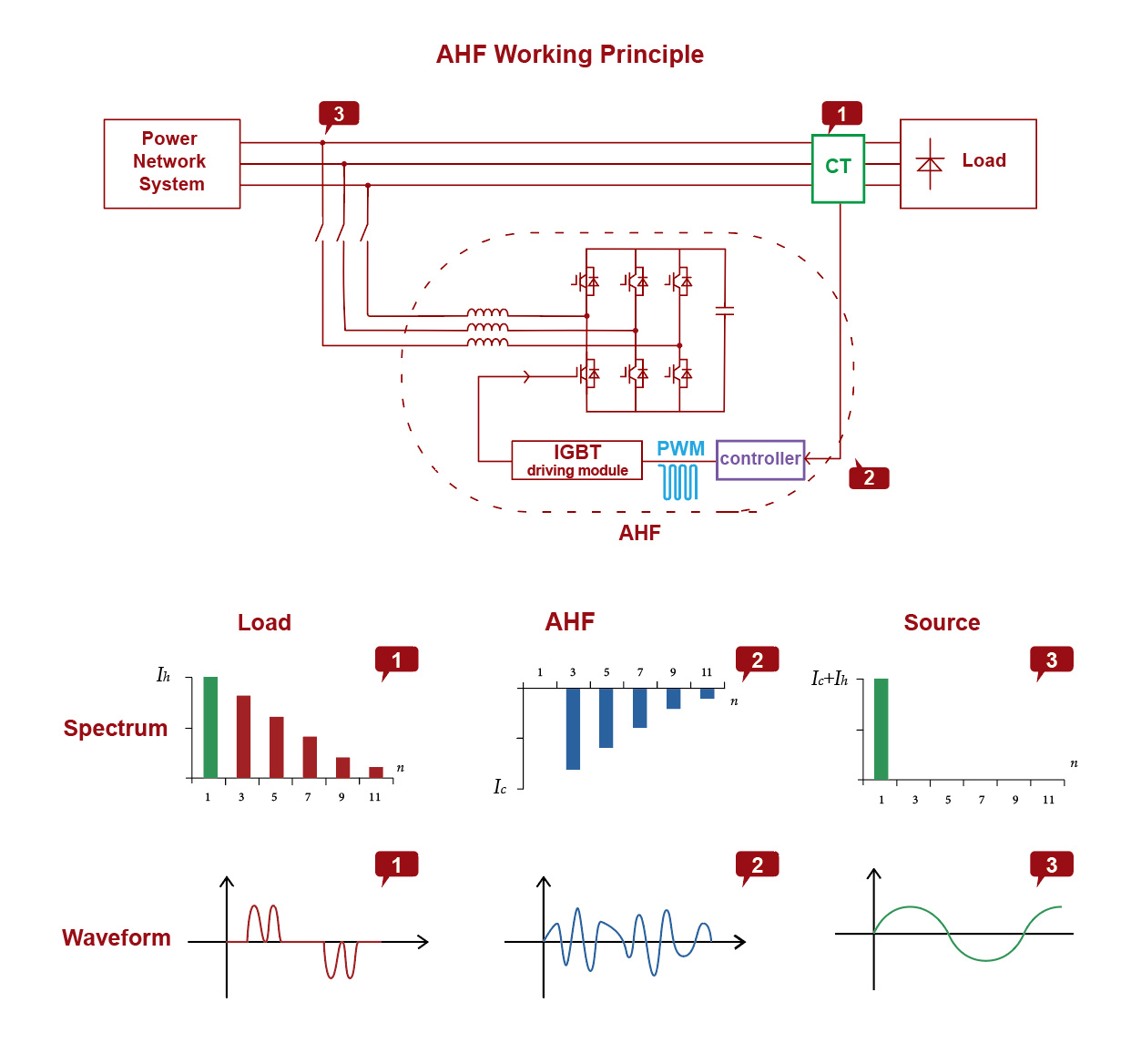

Prensip travay

Eksteryè CT detekte chaj aktyèl la, DSP kòm CPU gen aritmetik kontwòl lojik avanse, te kapab byen vit swiv aktyèl la enstriksyon, divize aktyèl la chaj nan pouvwa aktif ak pouvwa reyaktif lè l sèvi avèk FFT entèlijan an, ak kalkile kontni an Harmony rapidman ak presizyon.Lè sa a, li voye siyal PWM nan tablo chofè entèn IGBT a pou kontwole IGBT sou yo ak sou nan frekans 20KHZ.Finalman jenere aktyèl konpansasyon faz opoze sou endiksyon varyateur, an menm tan an CT tou detekte aktyèl pwodiksyon an ak fidbak negatif ale nan DSP.Lè sa a, DSP kontinye pwochen kontwòl lojik la reyalize sistèm ki pi egzak ak ki estab.

AHF2
ahf1

Espesifikasyon teknik

TIP Seri 220V 400V Seri Seri 500V 690V Seri
Rated konpansasyon aktyèl 23A 15A、25A、50A
75A、100A、150A
100A 100A
nominal vòltaj AC220V
(-20% ~ + 15%)
AC400V
(-40% ~ + 15%)
AC500V
(-20% ~ + 15%)
AC690V
(-20% ~ + 15%)
Rated frekans 50/60Hz±5%
Rezo Faz sèl 3 faz 3 fil / 3 faz 4 fil
Tan repons <40ms
Filtrage amonik 2yèm a 50yèm Harmony, yo ka chwazi kantite konpansasyon, epi yo ka ajiste seri konpansasyon sèl.
Pousantaj konpansasyon amonik >92%
Liy netral filtrage kapasite / Kapasite filtraj 3 faz 4 fil liy net se 3 fwa sa yo ki nan faz fiitering
Efikasite machin >97%
Chanje frekans 32kHz 16kHz 12.8kHz 12.8kHz
Fonksyon Fè fas ak amonik
Nimewo nan paralèl Pa gen limitasyon.Yon sèl modil siveyans santralize ka ekipe ak jiska 8 modil pouvwa
Metòd kominikasyon De-chanèl RS485 koòdone kominikasyon (sipò GPRS/WIFI kominikasyon san fil)
Alfitude san derating <2000m
Tanperati -20 ~ + 50 ℃
Imidite <90% RH, Tanperati minimòm mwayèn chak mwa se 25 ° C san kondansasyon sou sifas la
Nivo polisyon Anba nivo III
Fonksyon pwoteksyon Pwoteksyon Surcharge, Pwoteksyon sou-aktyèl pyès ki nan konpitè, pwoteksyon sou vòltaj, pwoteksyon echèk pouvwa, pwoteksyon sou tanperati, pwoteksyon anomali frekans, pwoteksyon kout kous, elatriye.
Bri <50dB <60dB <65dB
enstalasyon Etajè / Mi-monte
Nan chemen an nan liy Antre dèyè (kalite etajè), antre anlè (kalite mi-monte)
Klas pwoteksyon IP20
